Βασικές πληροφορίες κωδικοποίησης

SMARTRA εισαγωγή

Το SMARTRA σημαίνει Κεραία SMARt TRAnponder. Η μονάδα SMARTRA περιέχει μια ενσωματωμένη επαγωγική κεραία και ηλεκτρονικά γύρω από το συγκρότημα κλειδαριάς ανάφλεξης.

Το SMARTRA δεν διενεργεί τον έλεγχο εγκυρότητας του αναμεταδότη ή τον υπολογισμό του αλγορίθμου κρυπτογράφησης. Αυτή η συσκευή είναι μόνο μια προηγμένη διεπαφή, η οποία μετατρέπει τη ροή δεδομένων RF (ραδιοσυχνότητα 125 kHz) του αναμεταδότη σε σειριακή επικοινωνία σε ECM και αντίστροφα. Το SMARTRA επικοινωνεί με μια μονάδα ελέγχου κινητήρα μέσω μιας αποκλειστικής γραμμής επικοινωνίας (που ονομάζεται W-Line ή Immo-Line). Κατά την επικοινωνία της ECM και της SMARTRA η γραμμή K της ECM δεν μπορεί να χρησιμοποιηθεί για επικοινωνία. Η ECM ελέγχει την επικοινωνία είτε με SMARTRA είτε με διαγνωστικό εξοπλισμό στη γραμμή Κ μέσω εναλλαγής πολυπλέκτη και ειδικών διαδικασιών επικοινωνίας. Ο πολυπλέκτης είναι μέρος του υλικού ECM.

Το σύστημα immobilizer αποτελείται από το ECM, το SMARTRA, τη λάμπα και τα κλειδιά ανάφλεξης με ενσωματωμένο αναμεταδότη. Η ECM διενεργεί τον έλεγχο του κλειδιού ανάφλεξης με ειδικό αλγόριθμο κρυπτογράφησης, ο οποίος εκτελείται στον αναμεταδότη και στη μονάδα ECM παράλληλα. Μόνο αν τα αποτελέσματα είναι ίσα, ο κινητήρας μπορεί να ξεκινήσει. Τα δεδομένα όλων των αναμεταδοτών, που ισχύουν για το όχημα, αποθηκεύονται στη μονάδα ECM.

Κατά τη διάρκεια της βασικής διαδικασίας διδασκαλίας, ο αναμεταδότης θα προγραμματιστεί με δεδομένα ειδικά για το όχημα. Τα συγκεκριμένα δεδομένα του οχήματος εγγράφονται στη μνήμη του αναμεταδότη.

Κωδικοί PIN

Ο κωδικός PIN σημαίνει κωδικός αριθμού αναγνώρισης προϊόντος. Ο κωδικός PIN είναι ένας μοναδικός κωδικός για κάθε όχημα και προγραμματίζεται σε ECM στη γραμμή παραγωγής.

Ο κωδικός PIN είναι απαραίτητος όταν η διδακτική νέα ECM και νέα κλειδιά, π.χ.

• Όταν προστίθεται νέο κλειδί
• Κατά την αντικατάσταση με νέα ECM ή μεταχειρισμένη ECM (εξουδετερωμένη ECM)
• Όταν ένα κλειδί χαθεί και πρέπει να διαγραφεί

Εάν εισαγάγετε λανθασμένο pin 3 φορές, το immobilizer (SMARTRA ή Smart key) θα κλειδώσει για να ξεκλειδώσει:

• Για μηχανικά κλειδιά αφήστε το κλειδί για 1 ώρα.
• Για έξυπνο κλειδί (εγγύτητα) αφήστε το αυτοκίνητο μόνο του με καλή φόρτιση μπαταρίας για 1 ώρα.

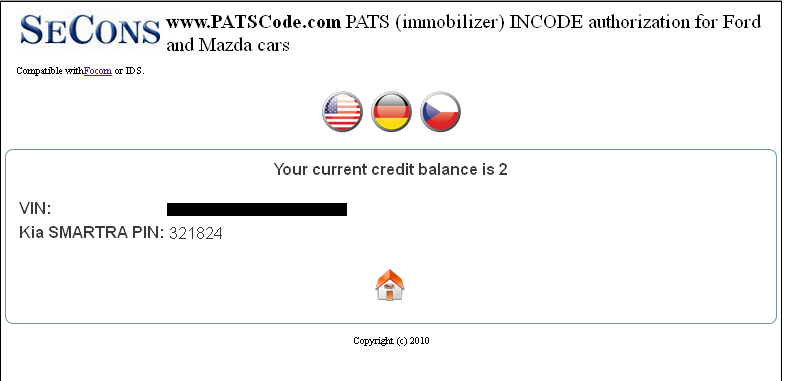

Μπορείτε να λάβετε τον κωδικό PIN του οχήματος μέσω της υπηρεσίας www.PATSCode.com ή μέσω του αντιπροσώπου της Hyundai.

Υποστηριζόμενα οχήματα

Η ακόλουθη λίστα δείχνει όλα τα οχήματα για τα οποία υποστηρίζεται βασική διδασκαλία:

Κάλυψη σε HiCOM

Μηχανικά κλειδιά με τσιπ RFID (non-proximity)

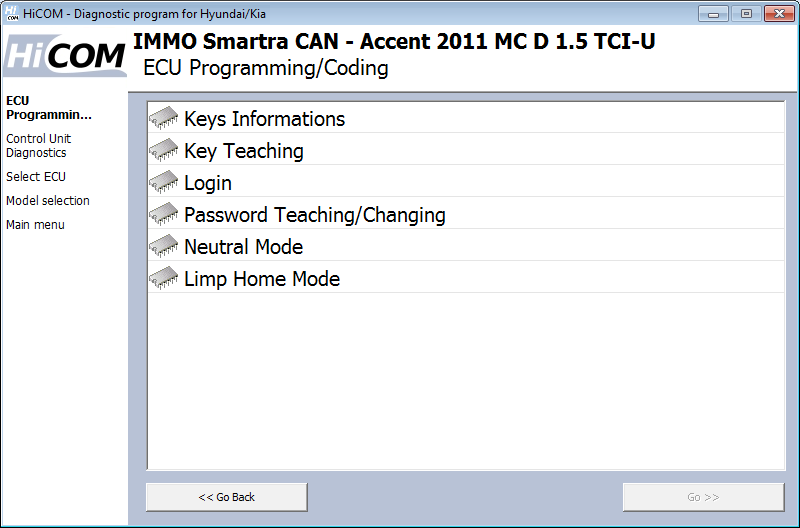

Η διαδικασία κωδικοποίησης κλειδιού είναι διαθέσιμη στη μονάδα ελέγχου IMMO – Immobilizer από το μενού «Προγραμματισμός/Κωδικοποίηση ECU».

Διδασκαλία

Ο κινητήρας πρέπει να είναι σβηστός. Το κλειδί είναι γυρισμένο στη θέση ΟΝ.

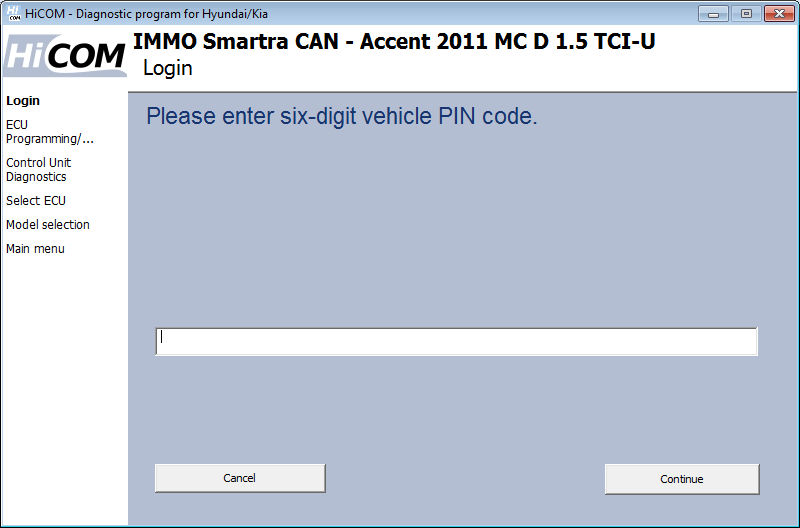

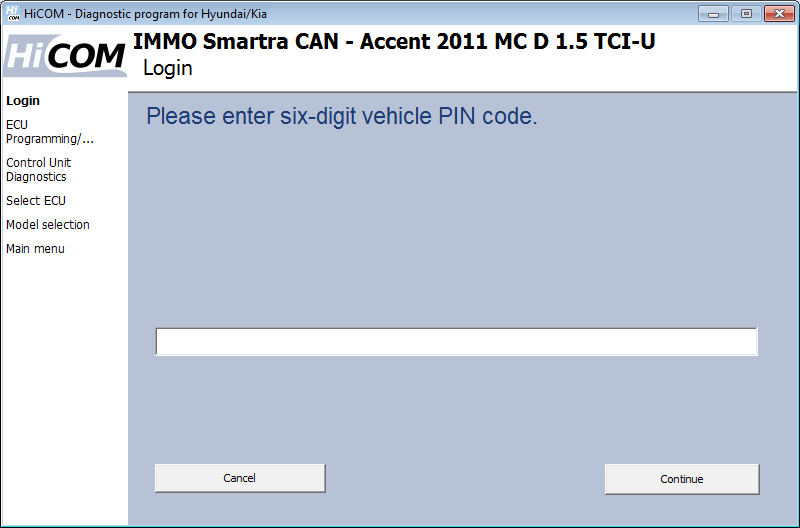

Θα σας ζητηθεί να εισαγάγετε έναν 6ψήφιο κωδικό PIN. (π.χ. 123456, βλέπε σελίδα 2 - Κωδικοί PIN)

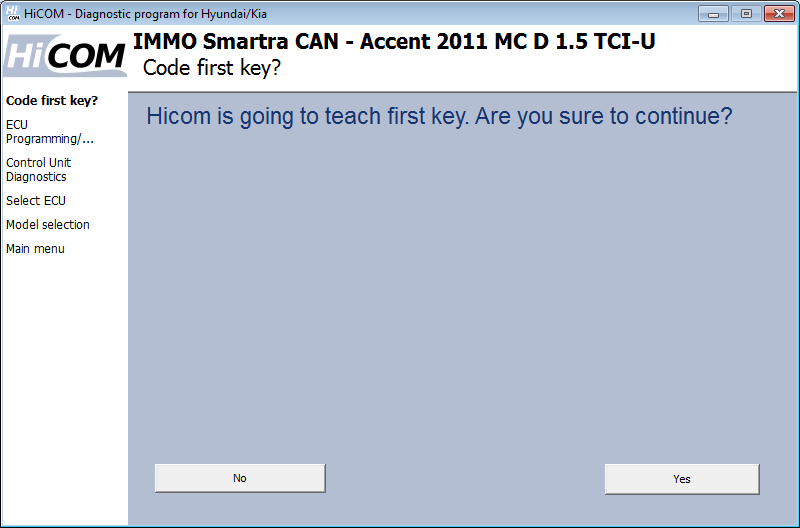

Τώρα έχετε το κλειδί στην ανάφλεξη στη θέση ΟΝ. Αυτό το κλειδί κωδικοποιείται αφού κάνετε κλικ στο κουμπί "Ναι".

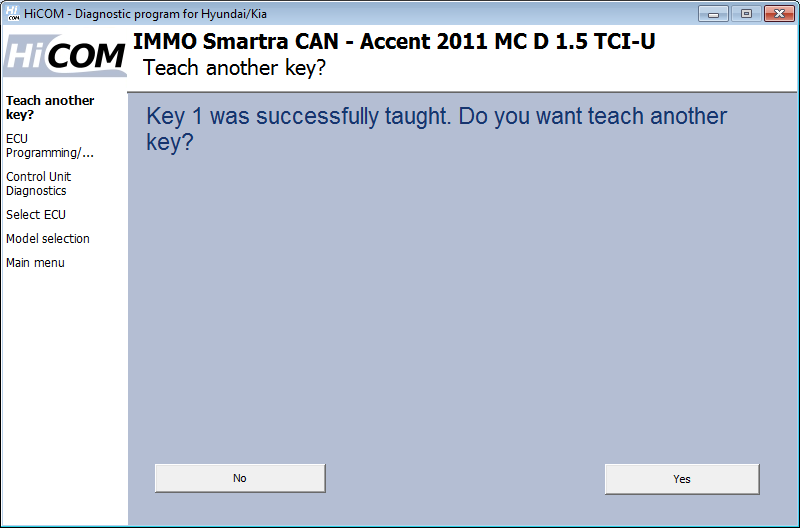

Θα σας ζητηθεί εάν θέλετε να κωδικοποιήσετε άλλο κλειδί. Εάν κάνετε κλικ στο "ναι", η HiCOM θα σας ζητήσει να εισαγάγετε το επόμενο κλειδί. Μπορούν να κωδικοποιηθούν έως και 4 πλήκτρα. (ορισμένες μονάδες ελέγχου επιτρέπουν μονάδες έως 8 πλήκτρα). Εάν κάνετε κλικ στο "Όχι", η διαδικασία κωδικοποίησης τερματίζεται και δεν προστίθενται άλλα κλειδιά.

Μετά την επιτυχή ολοκλήρωση της λειτουργίας, απενεργοποιήστε την ανάφλεξη για 10 δευτερόλεπτα.

Έξυπνο κλειδί (Proximity remote)

Ορισμένα οχήματα διαθέτουν έξυπνο κλειδί χωρίς επαφή (RFID) αντί για μηχανικό κλειδί. Σε αυτά τα οχήματα η κωδικοποίηση μέσω λειτουργίας SMARTRA θα αποτύχει, είναι απαραίτητο να χρησιμοποιήσετε ειδική μονάδα ελέγχου έξυπνου κλειδιού για το σκοπό αυτό. Η δυνατότητα μπορεί να βρεθεί στη μονάδα ελέγχου Smart Key Code Saving (PIC, SMKCODE).

// Τα χρησιμοποιημένα έξυπνα κλειδιά δεν μπορούν να προγραμματιστούν σε άλλο αυτοκίνητο. Βεβαιωθείτε ότι αγοράζετε έξυπνα κλειδιά από αξιόπιστη πηγή.//

//Όταν δεν υπάρχει έγκυρο έξυπνο κλειδί, δεν είναι δυνατή η εκκίνηση του κινητήρα και επίσης ενδέχεται να μην είναι δυνατή η διάγνωση άλλων ECU εκτός από το PIC/SMK.//

Διδασκαλία

Ο κινητήρας πρέπει να είναι σβηστός, το κουμπί start/stop σε κατάσταση OFF.

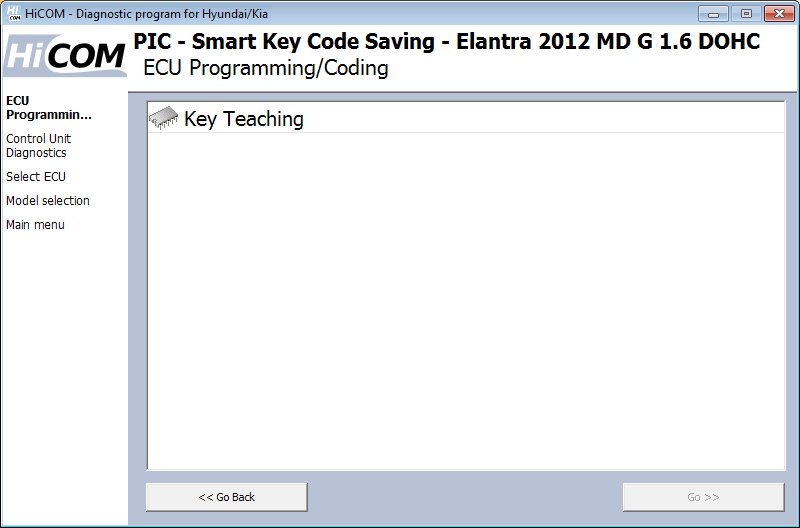

Επιλέξτε τη λειτουργία "Key Teaching" στο μενού "ECU Programming/Coding".

Θα σας ζητηθεί να εισαγάγετε έναν 6ψήφιο κωδικό PIN. (π.χ. 123456, βλέπε σελίδα 2 - Κωδικοί PIN)

Εάν εισαγάγετε λανθασμένο κωδικό PIN, η ECU θα κλειδώσει μετά από 2 ή 3 προσπάθειες.

Μετά από αυτό το βήμα η διδασκαλία του MSL ξεκινά αυτόματα σε ορισμένες ECU.

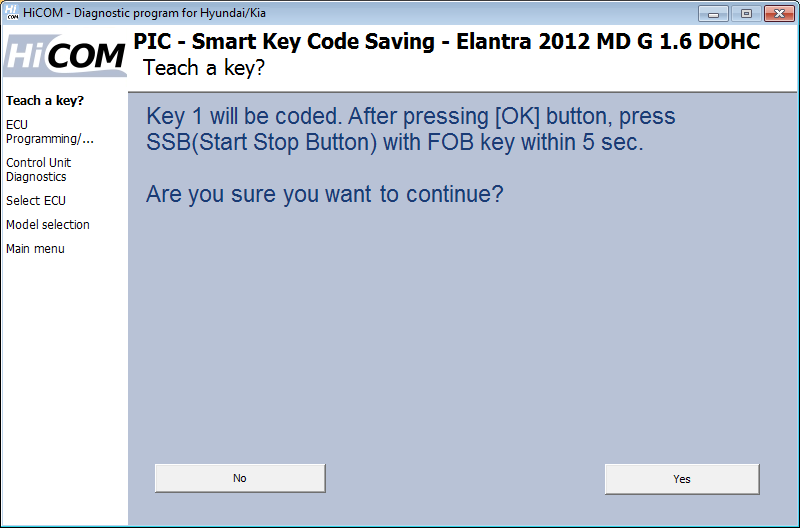

Το μπρελόκ πρέπει να τοποθετηθεί στην έξυπνη θήκη κλειδιού (εάν δεν υπάρχει έξυπνη θήκη κλειδιού, χρησιμοποιήστε την άκρη του τηλεχειριστηρίου για να πατήσετε το κουμπί start/stop)

Κρατήστε πατημένο το κουμπί Stop Start για 5 δευτερόλεπτα με το κλειδί στην έξυπνη θήκη κλειδιού. Εάν το αυτοκίνητό σας δεν διαθέτει έξυπνη θήκη κλειδιού, χρησιμοποιήστε την άκρη του τηλεχειριστηρίου για να πατήσετε το κουμπί start/stop.

Η ίδια λειτουργία θα εκτελεστεί και για άλλα έξυπνα μπρελόκ. Μπορούν να επανακωδικοποιηθούν έως 2 έξυπνα κλειδιά.

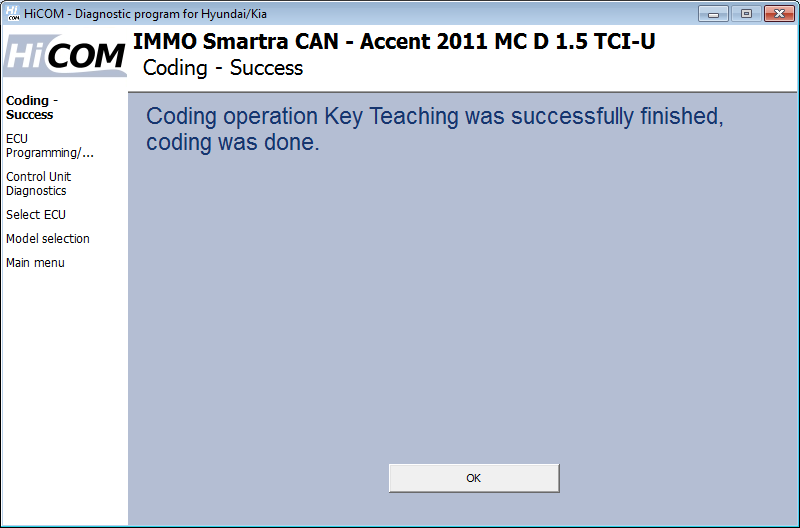

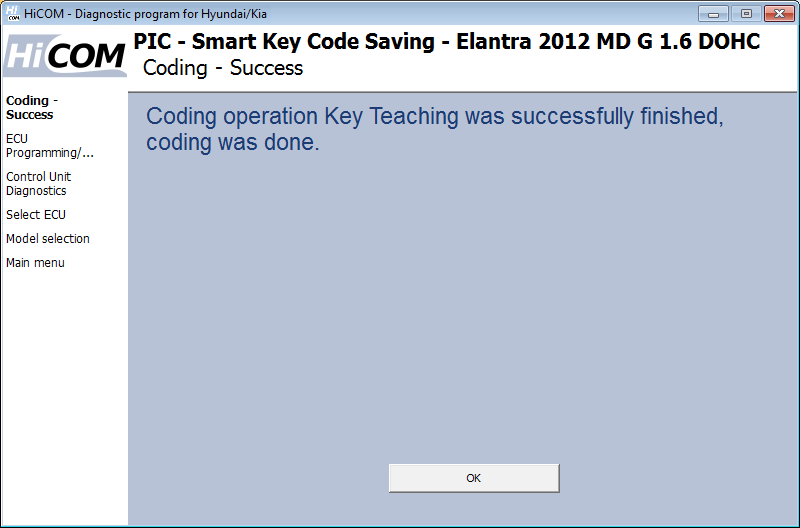

Αφού ολοκληρωθεί η λειτουργία κωδικοποίησης, το HiCOM εμφανίζει πληροφορίες σχετικά με την επιτυχή κωδικοποίηση.

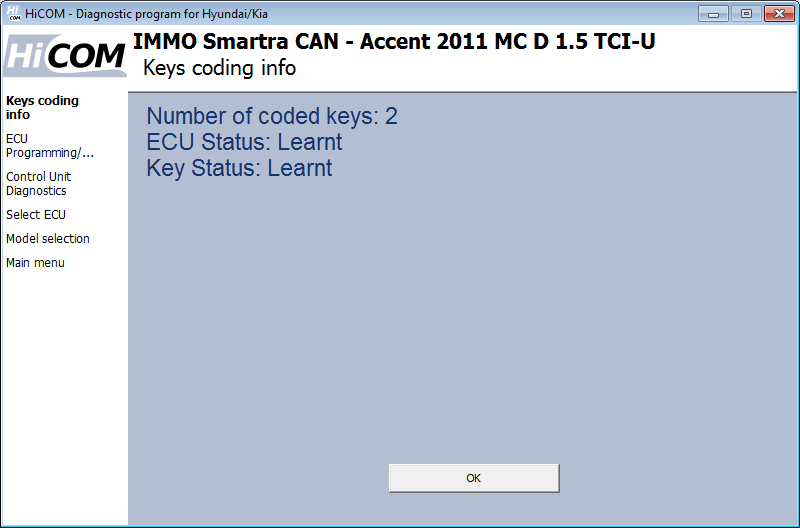

Βασικές πληροφορίες

Εμφανίζει βασικές πληροφορίες για τα κλειδιά. Πιθανές τιμές: Μη επιλεγμένο, Learnt, Virgin, Neutral, Locked

Είσοδος

Αυτή η δυνατότητα χρησιμοποιείται για τον έλεγχο της ορθότητας του PIN.

Διδασκαλία/Αλλαγή κωδικού

Ο κωδικός πρόσβασης χρησιμοποιείται για τη μετάβαση του αυτοκινήτου σε λειτουργία Limp.

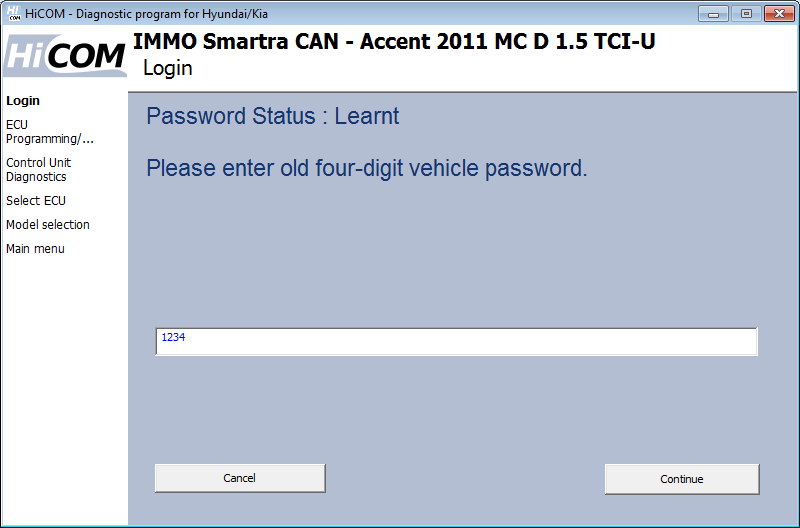

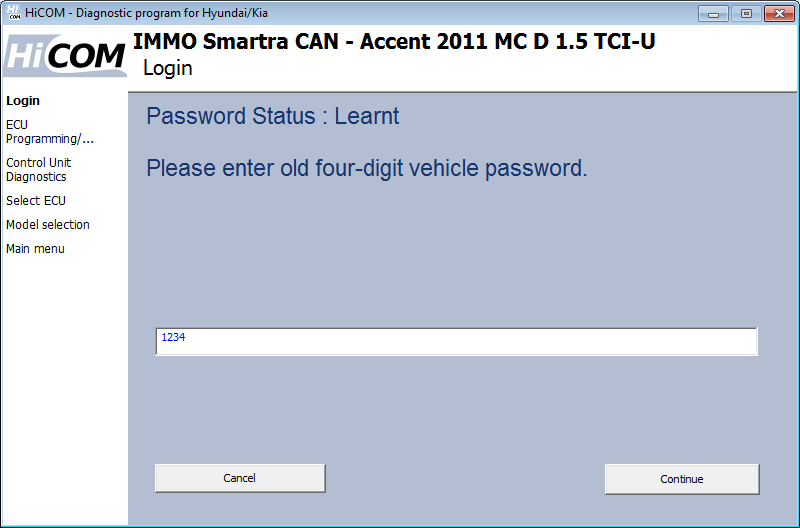

Θα σας ζητηθεί να εισαγάγετε κωδικό πρόσβασης, εάν η μονάδα ελέγχου δεν είναι "Virgin". Ο κωδικός είναι αριθμητικός και αποτελείται από 4 δεκαδικά ψηφία (π.χ. 1234). Όσον αφορά τη μονάδα ελέγχου Virgin, σας ζητείται απευθείας να ορίσετε έναν κωδικό πρόσβασης.

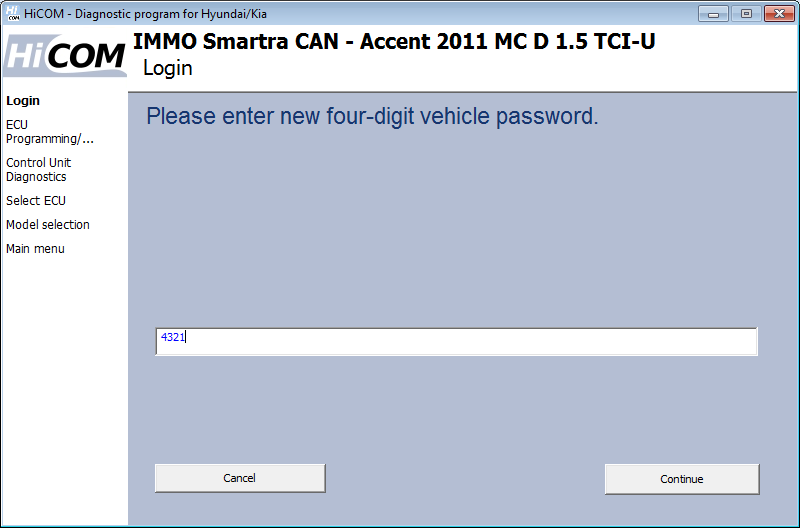

Τώρα εισάγετε έναν νέο κωδικό πρόσβασης. Ο κωδικός πρόσβασης πρέπει να αποτελείται από τετραψήφιο δεκαδικό αριθμό (π.χ. 1234). Αφού πατήσετε το κουμπί "Συνέχεια", ο κωδικός πρόσβασης ορίζεται στη μονάδα ελέγχου.

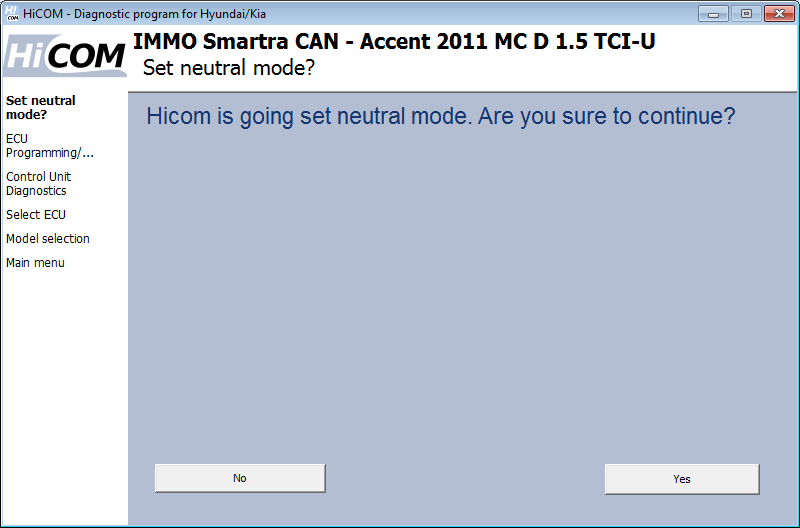

Ουδέτερη λειτουργία

Αυτή η λειτουργία χρησιμεύει για τη χρήση ήδη χρησιμοποιημένης ECU σε άλλο όχημα.

Ο κινητήρας πρέπει να είναι σβηστός. Το κλειδί είναι γυρισμένο στη θέση ΟΝ.

Limp Home Mode

Αυτή η λειτουργία μετατρέπει το αυτοκίνητο σε λειτουργία έκτακτης ανάγκης που χρησιμοποιείται για την οδήγηση του αυτοκινήτου στο συνεργείο σε περίπτωση που χαθούν όλα τα κλειδιά ή η μονάδα SMARTRA δεν λειτουργεί σωστά.

Η μονάδα ECM ενημερώνει τον οδηγό για την κατάσταση του σπιτιού 5 φορές αναβοσβήνοντας για 5 δευτερόλεπτα. Στη συνέχεια, ο κωδικός πρόσβασης χρήστη μπορεί να σταλεί στη μονάδα ECM από την HiCOM. Το limp home μπορεί να ενεργοποιηθεί και με το κλειδί ανάφλεξης. Η ECM ενημερώνει τον οδηγό αναβοσβήνοντας τη λυχνία immobilizer σχετικά με την κατάσταση του σπιτιού. Στη συνέχεια, η εισαγωγή του κωδικού πρόσβασης χρήστη στην ECM μπορεί να γίνει με ειδική σειρά ενεργοποίησης/απενεργοποίησης ανάφλεξης.

• Πρέπει πρώτα να ρυθμιστεί ο κωδικός πρόσβασης (χρησιμοποιώντας τη λειτουργία "Διδασκαλία κωδικού πρόσβασης/Αλλαγή")
• Ο κινητήρας πρέπει να είναι σβηστός. Το κλειδί είναι γυρισμένο στη θέση ΟΝ.
• Πληκτρολογήστε τετραψήφιο δεκαδικό αριθμό (password), π.χ. 1234.
